Реле времени многофункциональное ВЛ-159М-4
(Товар недоступен для заказа)
Предназначено для выдачи команды в цепи управления схем автоматики и других устройств после отработки предварительно установленной выдержки времени или после отсчета заранее заданного количества импульсов – при использовании его в качестве счетно-импульсного реле.
- 8 функций, счетчик импульсов (прямой и обратный счет).
- Цифровая индикация в том числе и при температуре до минус 10 °С.
- Универсальное питание (2 исполнения)
- Широкий диапазон уставок времени от 0,1 с до 9999 мин.
Технические характеристики
| Питание | |
|---|---|
| Номинальное напряжение питания (по диапазонам): постоянного и переменного тока частоты 50 Гц |
AC/DC 24-42 AC/DC 110-240 |
| Допустимые отклонения напряжения питания | +10%...-15% |
| Потребляемая мощность, не более: | 5 (5) ВА (Вт) |
| Выход | |
| Число переключающих выходных контактов: | 2 |
| Коммутируемое напряжение | 24...250 В |
| Длительно допустимая сила тока выходной цепи | не более 4 А |
| Время возврата / время подготовки | 0,2 с / 0,2 с |
| Механическая износостойкость, циклов | 6,3 млн |
| Нижний и верхний пределы уставок | 0,1 с - 9999 мин |
| Поддиапазоны уставок: 1-й / 2-й: 3-й / 4-й: |
0,1-999,9 c / мин 1-9999 c / мин |
| Диапазон считываемых импульсов | 1 - 9999 имп. |
| Максимальная частота счета контактного ключа | 10 имп/с |
| При использовании бесконтактного ключа частота счета при скважности импульсов Q=2 и сопротивлении открытого ключа не более 200 Ом: |
не более 120 имп/с |
| Время установившегося замкнутого или разомкнутого состояния счетных контактов, мс | не менее 30 |
| Время дребезга счетных контактов, не более | 10 мс |
| Коммутационная способность реле, циклов, не менее | 106 |
| Длительно допустимая сила тока контактов | 7 А |
| Класс точности | 0,01 |
| Температура окружающего воздуха | -10...+55 °С |
| Степень защиты реле / клеммника | IP40 / IP10 |
| Масса реле, не более | 0,25 кг |
| Габаритные размеры | 70х90х65 мм |
Функции реле
| № | Функция | Диаграмма работы | Выдержка | Шаг |
|---|---|---|---|---|
| 00 01 10 11 |
Режим счета импульсов 00 - счет в обратном порядке (вход > 10 Гц) 01 - счет в обратном порядке (вход до 10 Гц) 10 - счет в прямом порядке (вход > 10 Гц) 11 - счет в прямом порядке (вход до 10 Гц) После отсчета заданного количества импульсов произойдёт переключение контактов. |
 |
1-9999 имп | 1 имп |
| 02 | Выдержка на включение После отсчета заданной выдержки времени произойдёт переключение контактов. |
 |
0,1-999,9 c 1-9999 c 0,1-999,9 мин 1-9999 мин |
0,1 с 1 c 0,1 мин 1 мин |
| 03 | Выдержка на отключение Переключение контакта с подачей Упр. После отсчета заданной выдержки произойдёт переключение контактов. |
 |
||
| 04 | Импульс на отключение Переключение контакта с пропаданием Упр. После отсчета заданной выдержки произойдёт переключение контактов. Во время Т1 изменение Упр. влияет на состояние выходного реле и точку отсчета выдержки времени. |
 |
||
| 05 | Выдержка на отключение с задержкой Переключение контакта с пропаданием Упр. После После пропадания Упр. – отсчет выдержки и переключение контактов. Во время T1 изменения Упр. влияют на точку отсчета выдержки времени. |
 |
||
| 06 | Формирователь пауза-импульс После подачи Упр. происходит отсчет выдержки Т1 и переключение контактов. После отсчета Т2 – снова происходит переключение контактов и т.д. |
 |
||
| 07 | Формирователь импульс-пауза Переключение контакта с появлением Упр. После отсчета Т1 – переключение контактов, после отсчета Т2 – снова переключение контактов и т.д |
 |
||
| 08 | Формирователь импульс с задержкой После появления Упр. начинается отсчет Т1 и переключение контактов. После окончания Упр. снова отсчет Т1 и переключение контактов. |
 |

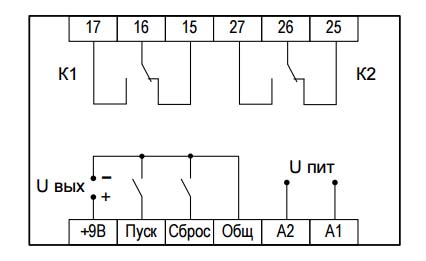

Uпит - напряжение питания, Вых - выходной контакт, Упр - управление (сухой контакт).
При заказе необходимо указать: типоисполнение и напряжение питания.
Пример заказа: «Реле времени ВЛ-159М-4, 110-240В»
